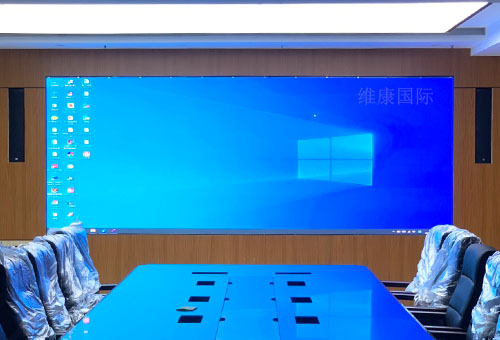

現在COB大屏逐漸被人們熟知，咨詢COB大屏的人也越來越多。那么什么是COB大屏呢？C0B是一種新興的LED顯示屏的封裝技術，常規的LED顯示屏一般用的是SMD表貼封裝。
COB大屏和LED大屏的區別有哪些？
常規的LED顯示屏采用的是SMD表貼封裝，這種封裝技術是將LED芯片通過支架固定，內部加環氧樹脂固化，再通過錫膏固定在PCB板，然后進行回流焊，讓LED燈珠均勻排列在板子上。SMD表貼封裝流程繁瑣，因?yàn)殚g距尺寸的局限性，無法實現更小間距的產品。而COB封裝簡化了LED芯片的封裝流程，直接把LED芯片集成在PCB板上，上面灌膠固定，不需要回流焊，整個流程更加簡單，可以做到更小點間距，實現更高像素密度，并且具有良好的防磕碰，防靜電，防鹽霧等特性。
SMD標貼封裝的LED顯示屏受到封裝技術的限制，它的點間距通常以P1.2以上為主，比如P1.2、P1.5、P1.8、P2.0、P2.5、P3、P4等以上。小間距的LED顯示屏產品受到焊接技術的影響，會有燈珠的脫落等現象；在運輸?shù)倪^(guò)程中，可能會出現燈接觸不良，黑燈現象。

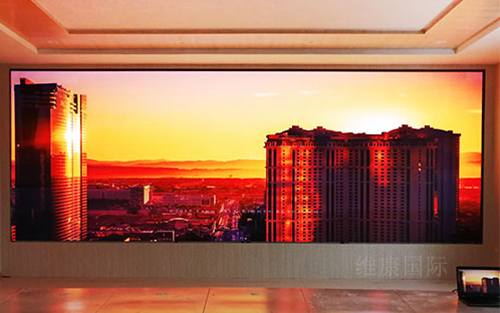

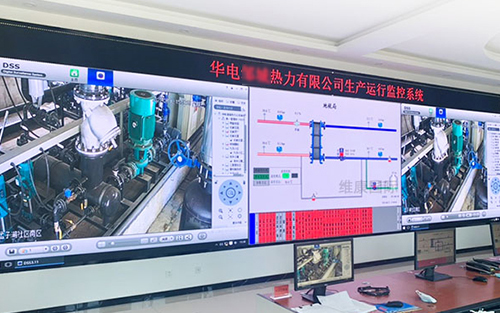

而COB封裝的LED顯示屏可以做到更小的點間距，大大提高了整體的分辨率，畫面的清晰度更高，顯示畫面更加清晰、細膩，色彩更加柔和，一些對畫質的清晰度要求比較高的場合可以很好地滿足其要求。散熱強，熱量直接通過PCB板散出，沒有堆積，產品壽命更有保障。
